224G 高速线缆传输不稳定原因：材料、结构与连接器优化

224G PAM4 高速线缆，要做到“稳定”，核心不是单纯把线材做得更好，而是要把 材料、结构、阻抗、损耗、串扰、连接器、均衡和制造一致性一起控制。

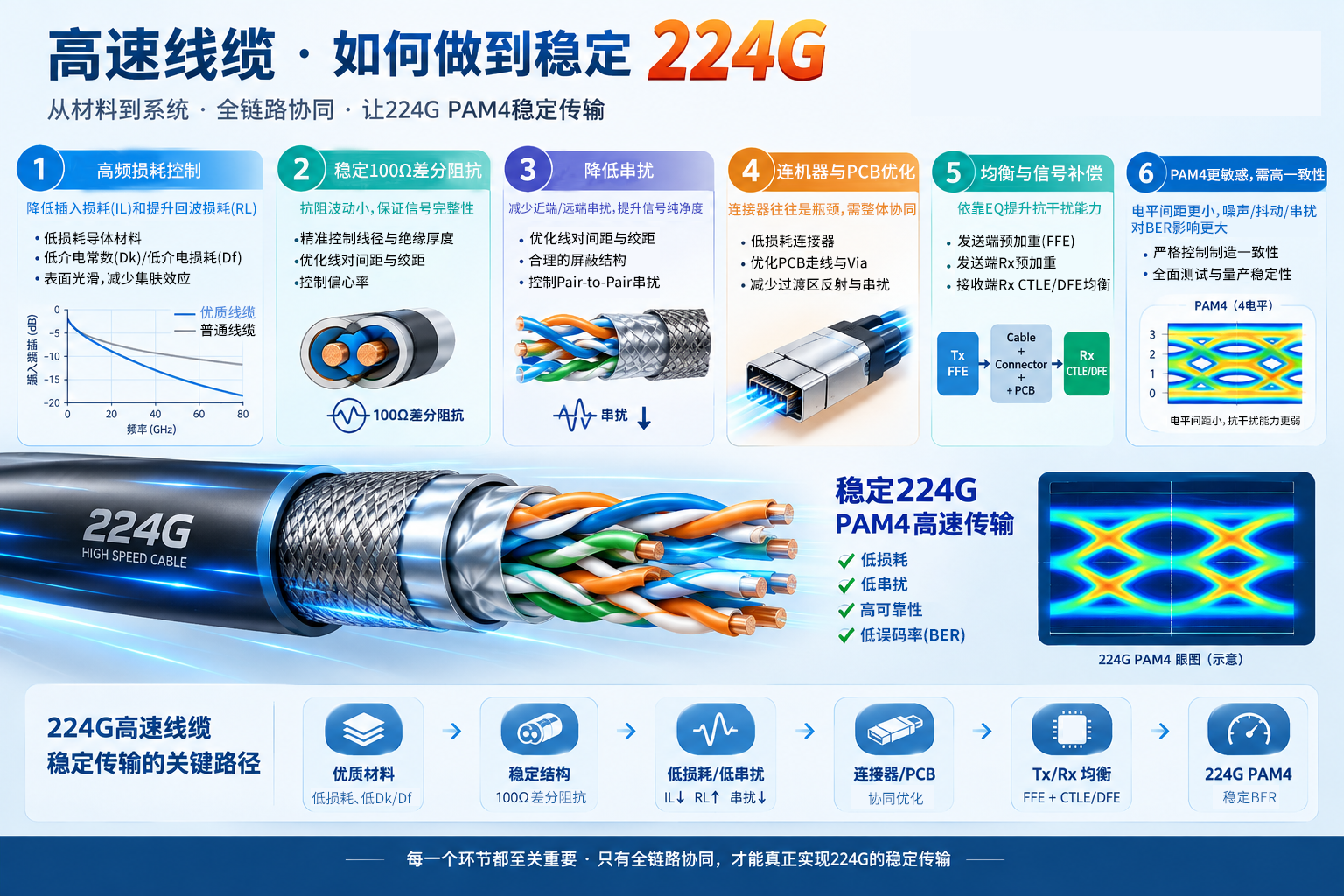

224G 稳定传输的几个关键点

控制高频损耗

224G PAM4 的 Nyquist 频率约 56 GBd（具体取决于协议/编码）。

高频下集肤效应、介质损耗会明显增加。

导体需要低粗糙度、低损耗材料；介质材料也要尽量降低 Dk / Df。

重点关注 Insertion Loss（插入损耗）和 Return Loss（回波损耗）。

阻抗必须非常稳定

通常目标是 100Ω差分阻抗。

不是“平均值100Ω”就够，而是整个长度上的阻抗波动要小。

线径、绝缘厚度、线对间距、绞距、偏心率都会影响阻抗。

降低串扰
224G 对近端/远端串扰非常敏感。

优化线对间距

控制绞距

优化屏蔽结构

降低 Pair-to-Pair Crosstalk

控制连接器、PCB过渡区域的串扰

连接器往往是瓶颈

很多线缆本体能够达到要求，但到了：

芯片 → PCB → 连接器 → 线缆

整个链路就不稳定了。

所以 224G 必须把连接器、PCB走线、Via、焊盘等一起进行 SI（信号完整性）仿真。

必须依靠 EQ/信号补偿

224G PAM4 不可能只靠“线材本身完全无损”来实现。

实际系统一般会结合：

Tx FFE → Cable → Connector → PCB → Rx CTLE/DFE

通过发射端预加重和接收端均衡，把高速传输中的损耗和失真补回来。

PAM4 对噪声特别敏感

NRZ只有两个电平，而PAM4有四个电平，电平间距更小，因此：

噪声、抖动、串扰、反射、ISI

对 BER 的影响都会明显放大。

制造一致性非常重要

224G 最大的难点之一其实是：

不是做出一根能跑224G的线，而是批量生产出来的每一根都能稳定跑224G。

所以要重点控制：

*导体直径

*绝缘外径

*偏心率

*绞距

*线对间距

*屏蔽层

*阻抗

*IL/RL

*串扰

*长度一致性

可以把224G高速线缆理解成这个关系

低损耗材料
↓
稳定100Ω差分结构
↓
低IL + 低RL
↓
低串扰
↓
连接器/PCB优化
↓
Tx/Rx均衡
↓
224G PAM4稳定BER

其中任何一个环节明显变差，最终眼图都会迅速恶化。
