实用！！！电阻焊常见焊接缺陷与排查方向

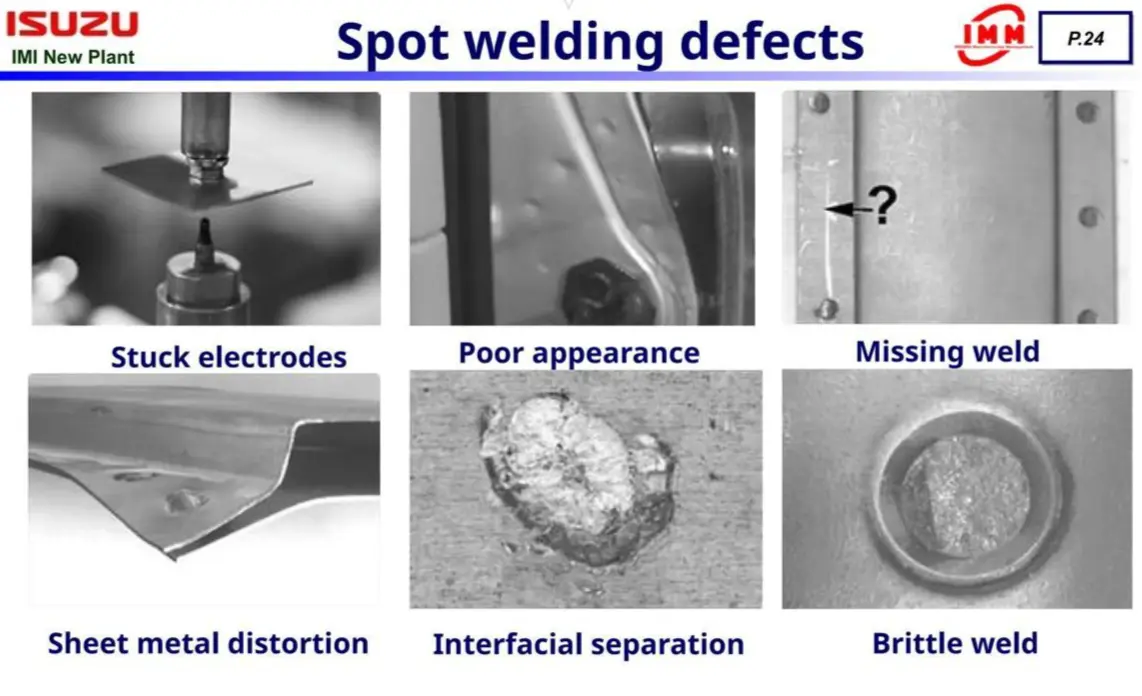

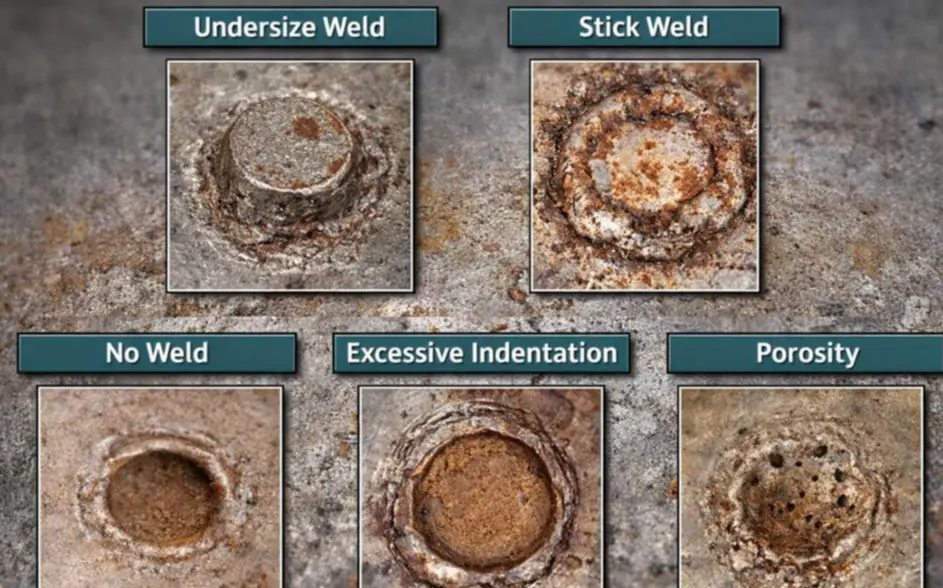

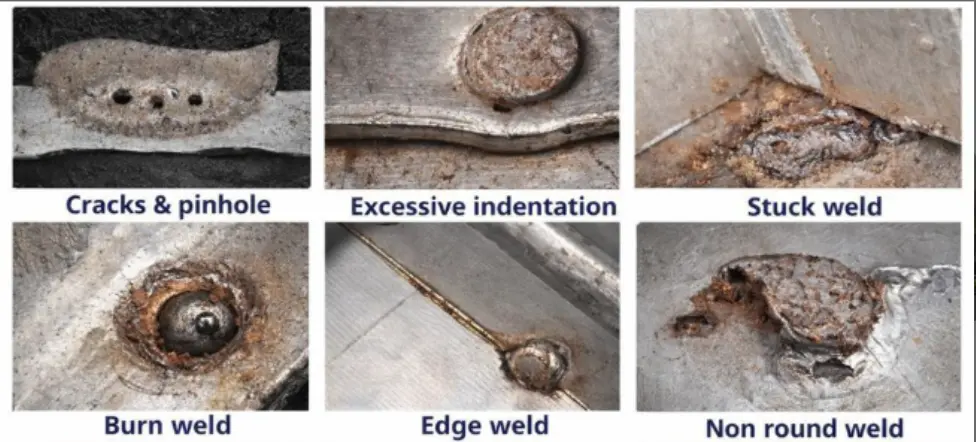

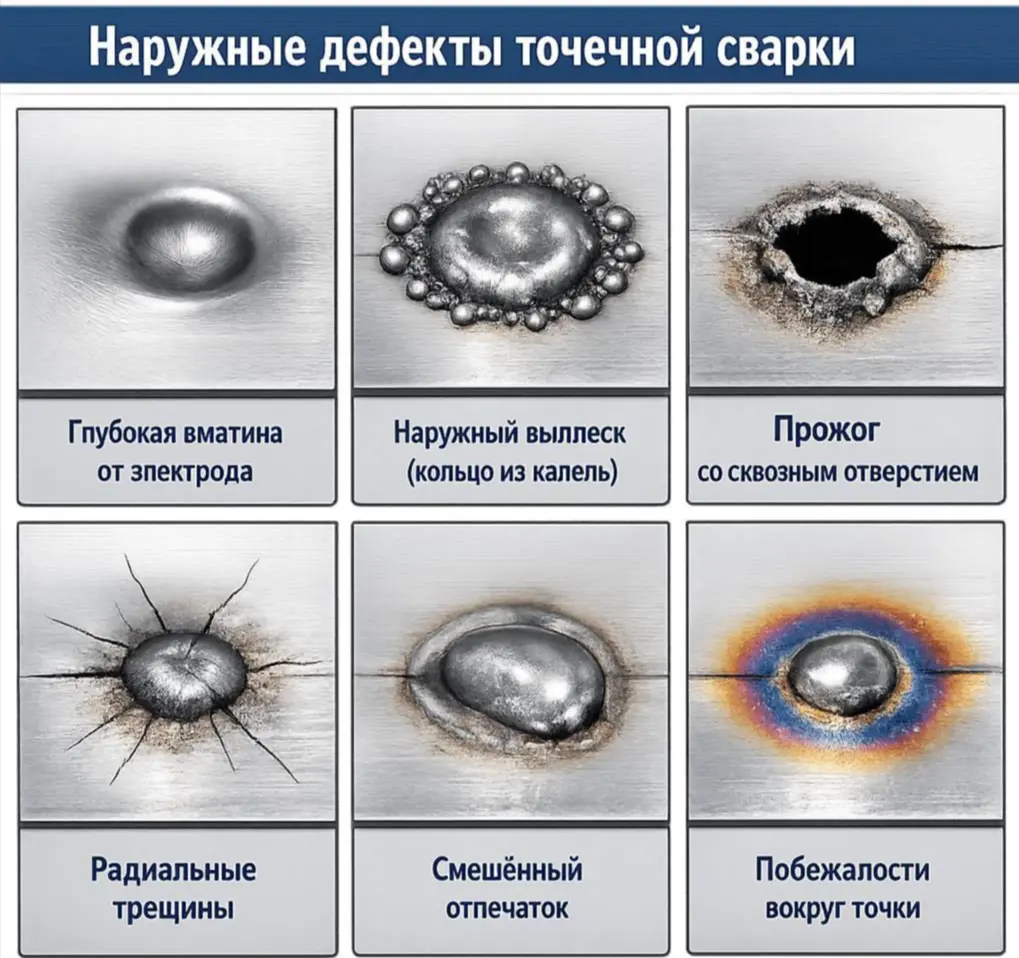

电阻焊生产中，常见问题包括焊接飞溅、虚焊、焊点强度不足、烧穿、压痕过深、焊点不一致、电极粘连等。排查时不能只看外观，建议结合焊接参数、设备状态、工件状态和焊接强度测试综合判断。

一、常见缺陷及对应原因

 1. 焊接飞溅
高优先级排查
表现： 焊接时金属熔液喷出，焊点周围出现飞溅颗粒，严重时焊点内部形成孔洞。
常见原因：



• 焊接电流过大或通电时间过长。
• 电极压力不足，或加压时序不合理。
• 工件表面有油污、氧化物或间隙过大。
• 电极端面磨损、工件定位偏移。

排查方向： 检查实际电流波形、压力及加压时序，再检查工件贴合和电极端面。


2. 虚焊、焊接不牢

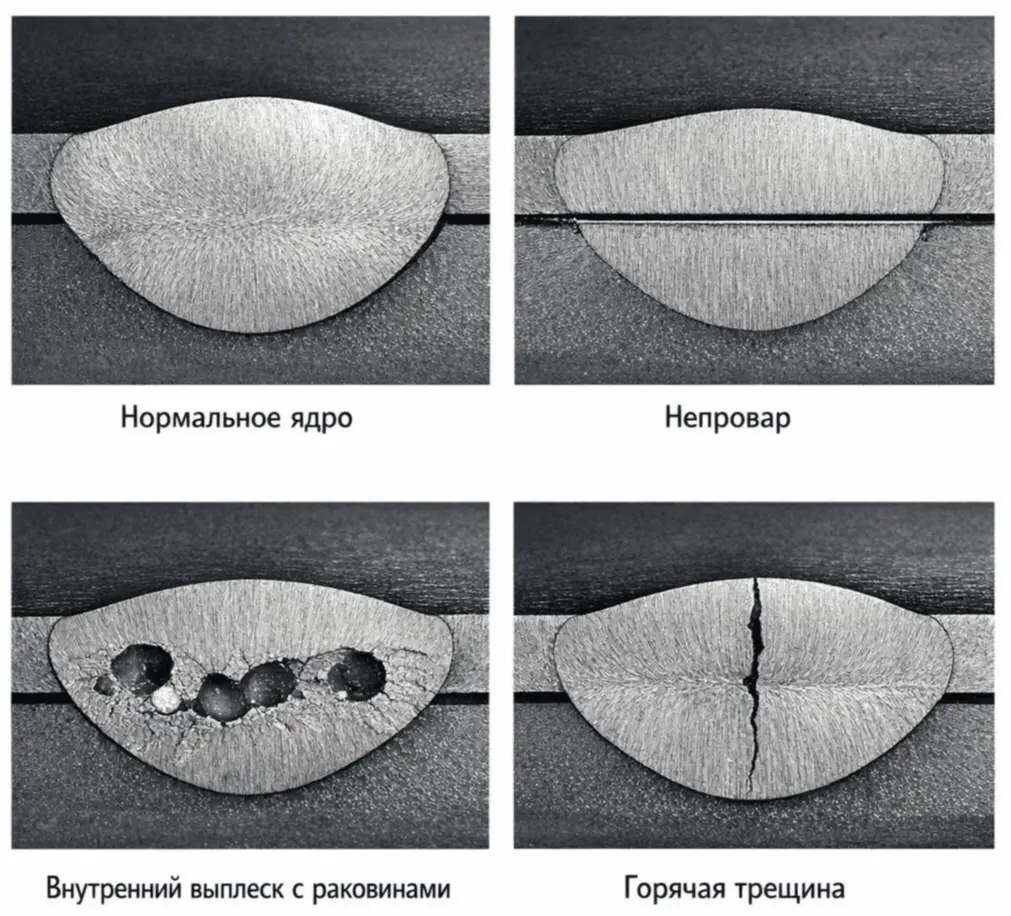

表现： 焊点看似正常，但受力后容易脱落，或者剥离后没有形成足够的焊接熔核。
常见原因：

• 焊接电流偏低、通电时间不足。
• 电极压力过大，导致产热不足。
• 工件表面污染、接触不良。
• 电源输出异常、焊接回路接触不良。

排查方向： 优先做拉力、剥离或凿检测试；再核对电流、时间、压力及工件表面状态。


3. 烧穿、熔穿
表现： 工件出现孔洞、局部熔穿，严重时工件报废。
常见原因：

• 热输入过大，电流或通电时间过高。
• 工件太薄或厚度波动。
• 电极端面过小，局部电流密度过高。
• 工件间隙过大或电极未对中。

排查方向： 检查材料厚度、电极端面尺寸、工件贴合，再逐步优化电流和时间。


4. 压痕过深、工件变形
表现： 焊点凹陷明显，表面变形，甚至出现局部减薄。
常见原因：

• 电极压力过大。
• 焊接热输入过高，材料软化严重。
• 电极端面过小或磨损不均。
• 工件支撑刚度不足。

排查方向： 检查压力、端面尺寸、工装支撑和热输入，不要只通过降低压力解决。


5. 电极粘连、烧损
表现： 电极粘住工件，端面出现材料转移、凹坑、变形或异常磨损。
常见原因：

• 电流过大、局部温度过高。
• 电极冷却不足。
• 电极材料、端面尺寸或压力不匹配。
• 电极与工件表面状态异常。

排查方向： 检查冷却水流量、实际电流、电极材质和端面状况，必要时更换电极并重新验证参数。


6. 焊点大小不一致、质量波动
表现： 同一批产品中，部分焊点正常，部分焊点偏小、偏大或强度不稳定。
常见原因：

• 电极逐渐磨损，端面尺寸发生变化。
• 工件定位、压力或厚度不稳定。
• 焊接电流输出波动。
• 连续生产时冷却状态发生变化。

排查方向： 对比连续焊点的电流、动态电阻、压力及位移曲线，确认缺陷是否随生产时间增加。

二、缺陷快速排查对照表



缺陷现象	优先检查项目	建议处理方向
焊接飞溅	电流、压力、工件间隙	检查参数匹配及加压时序
虚焊、不牢	电流、时间、接触状态	验证熔核及焊接强度
烧穿、熔穿	热输入、板厚、电极尺寸	降低过量热输入并检查贴合
压痕过深	压力、电极端面、支撑	优化压力和电极几何尺寸
电极粘连	电流、冷却、端面状态	检查冷却及电极材料
焊点不一致	电极磨损、定位、电流波动	检查重复性和过程监控



三、现场排查建议：按这个顺序做

第1步：先看工件和电极
检查表面油污、氧化物、装配间隙、电极端面磨损及上下电极对中情况。

第2步：核对实际焊接参数
不仅看控制器设定值，还要核实实际电流、通电时间、压力、焊接时序及电源输出是否正常。

第3步：观察焊接过程数据
有条件时采集电流、电压、动态电阻和压力曲线，比较正常焊点与异常焊点的差异。

第4步：做破坏性验证
按产品要求进行拉力、剥离、凿检或截面检查。外观合格并不代表焊接强度一定合格。

特别提醒： 调整参数时建议一次只改变一个主要变量，并在安全、受控的条件下进行对比试验。对于承载或安全相关焊点，必须依据产品工艺规范验证，不能仅凭外观判定合格。
