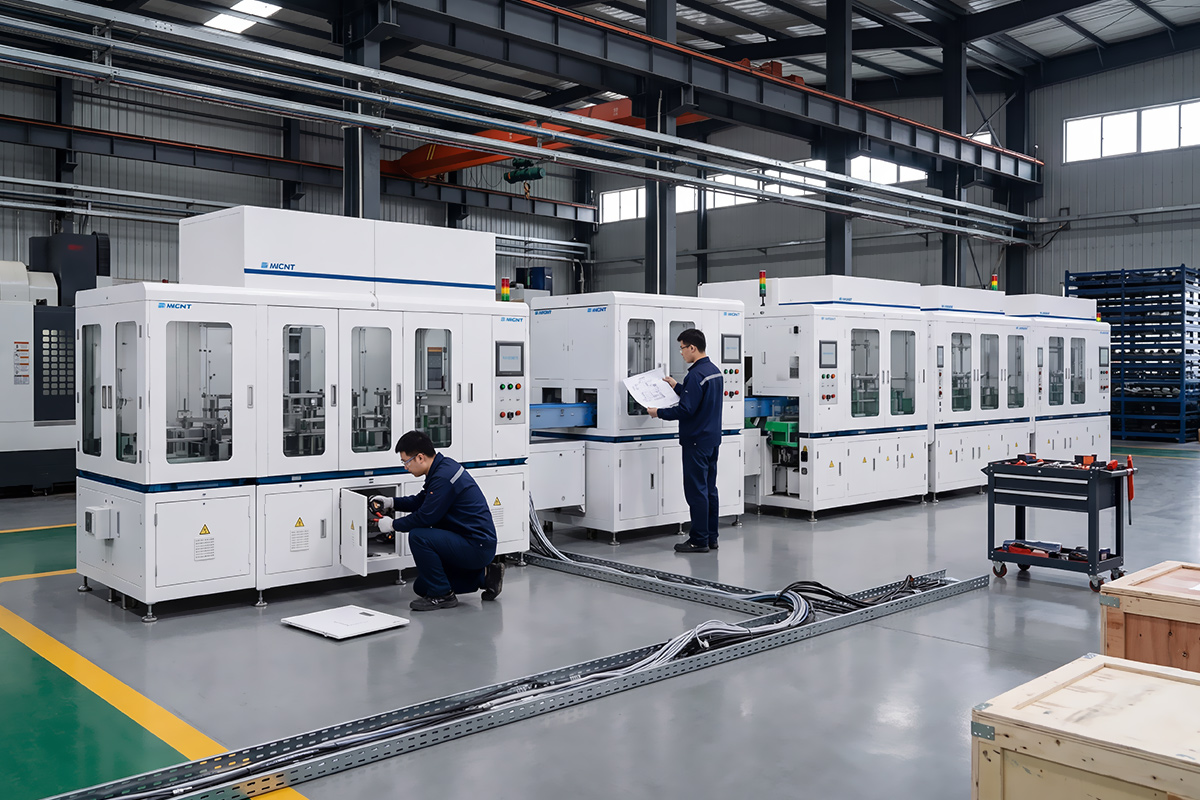

某某公司ExaMAX2 VH&VR&MEZZ2 高速背板组装检测线

高速背板连接器是数据中心和通信设备中的关键互联部件。随着设备传输速率提升和连接密度增加，连接器装配不仅需要更高精度，也需要在检测、包装和追溯环节形成稳定闭环。ExaMAX2 VH&VR&MEZZ2 项目面向数据中心与通信设备高速背板需求，由 FCI 提供高速背板连接器，敏匠智能提供自动化解决方案和设备。

项目背景

ExaMAX2 VH&VR&MEZZ2 连接器用于通信设备中连接背板与子板，实现高速数据传输，并保障信号完整性。该类连接器 PIN 数量多、结构紧凑、装配难度高，对 Housing、T-TOP、Tail Organizer 等零部件的装配位置、插针稳定性和检测精度提出了很高要求。

该项目需要完成 Housing、T-TOP、Tail Organizer 组装、检测和包装，通过 AOI 与 3D 检测正位度、GAP 和高度尺寸。项目既是连接器自动化组装案例，也是高速背板连接器检测与包装能力的集中展示。

自动化方案

敏匠智能为 ExaMAX2 项目构建了包含电测机、Housing Tube 上料机、T-TOP 插针机、Tail Organizer 组装机、尺寸检测机和 Tube 管包装机在内的自动化整线。整线围绕自动上料、插针、组装、检测和包装展开，减少人工参与，提高装配一致性。

在 T-TOP 插针环节，项目采用全凸轮机构与模具裁切结合的方式，实现多 PIN 依次高速插入。PPT 标注设备单 PIN 插入速度 CT < 0.6s，既满足节拍要求，也要避免 T-TOP 变形、Housing 擦伤和 PIN 脚损伤。

Tail Organizer 组装环节则采用柔性振动盘、视觉引导和机械手抓取。由于 Tail Organizer 自动上料抓取困难，且需要插入 598 根鱼眼针，设备通过直线电机位移和高精度导向块实现精准定位与插入。检测环节采用 6500W 像素大视野相机，配合康耐视软件底层算法，对针位、GAP 和高度尺寸进行检测。

工艺难点

该项目的第一大难点是多 PIN 高速插针。T-TOP 为三合一组合件，需要裁切料桥带并完成组装，多 PIN 依次插入过程中容易出现插坏、变形和位置偏差。敏匠通过凸轮式模具组装一体式模组，提升插针速度和一致性。

第二大难点是 Tail Organizer 上料与装配。该零件自动上料抓取困难，且插入鱼眼针数量多，对位置度要求高。柔性振动盘、视觉引导和机械手抓取可以提升上料适配性，直线电机与高精度导向块则用于保障插入位置。

第三大难点是高精度视觉检测。需要检测 598 根针位置度，误差要求 < ±0.03，并提出 CMA ≥ 1.67、CPK ≥ 1.33 等过程能力目标。项目使用 6500W 像素相机，视野尺寸 56 × 42mm，相机分辨率 9344 × 7000pixels，体现了该项目对检测精度和算法稳定性的要求。

客户价值

ExaMAX2 自动组装检测线将高速插针、柔性上料、视觉引导、2D / 3D 检测和自动包装整合在一条产线中，帮助客户降低人工组装难度，提高高速背板连接器制造的一致性和过程可控性。

对于数据中心和 5G 通信设备供应链，连接器生产不仅要满足单点装配精度，更要满足批量生产中的过程能力和检测闭环。敏匠智能在该项目中展示了连接器精密组装与高精度检测的综合能力，也为类似高速背板连接器项目提供了可复用方案。
