某某公司Impel Gen6 高速背板产品自动线

大型数据中心的算力和网络能力持续提升，对高速背板产品提出了更高带宽、更低时延和更高可靠性的要求。Impel Gen6 是面向 Alibaba 数据中心基础设施升级的高速背板产品，其核心传输速率达 24Gbps。围绕 Alibaba 数据中心需求和 Molex Impel 高速背板制造需求，敏匠智能提供了覆盖端子组装焊接、排线、线处理、电阻焊、注塑成型和屏蔽片组装焊接的自动化整线方案。

项目背景

数据中心高速背板产品通常结构复杂、工序链路长、装配精度要求高。Impel Gen6 项目不仅需要完成端子、线材、屏蔽片等多个关键零件的自动化装配，还需要在焊接、排线、线处理、注塑和检测之间保持稳定节拍与一致质量。

它是专为 Alibaba 数据中心需求定制研发的下一代高速背板产品，聚焦解决大型数据中心高带宽、低时延、高可靠性的硬件互联需求。对生产端而言，这意味着设备不仅要能做出来，还要能稳定、连续、可检测地做出来。

自动化方案

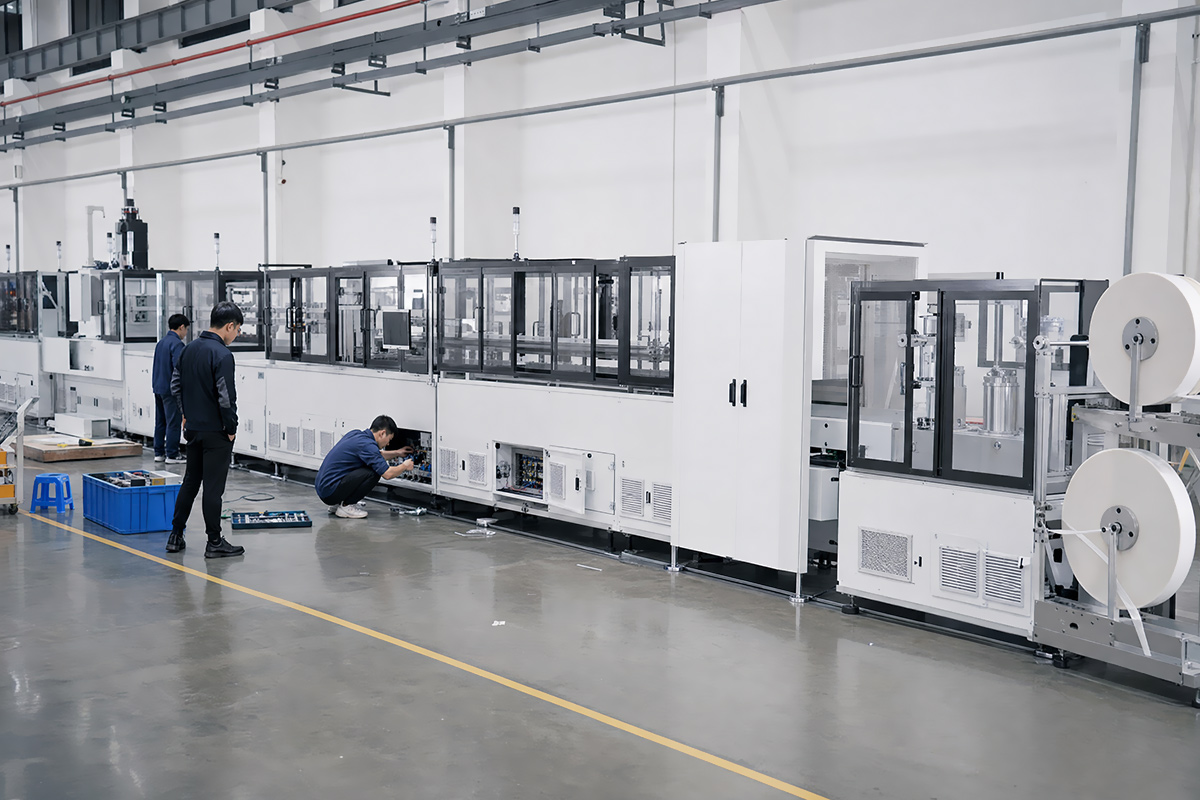

敏匠智能为 Impel Gen6 项目规划了完整整线，工序包括端子组装焊接、自动或人工排线、线处理、电阻焊、注塑成型、屏蔽片组装焊接，并通过 AOI 检测组装与焊接尺寸。整线布局中包含端子组装焊接机、自动排线机、人工排线机、线处理机、电阻焊、注塑成型和屏蔽片组装焊接机。

项目中，线材和端子采用 A/B 载具方式，载具精度高、一致性好。端子模具裁切精度达到 ±0.01mm，线处理采用凸轮机头，结构紧凑，有利于提升工站稳定性和空间利用率。在电阻焊环节，设备配置焊前 / 焊后 AOI 检测，屏蔽片则采用视觉引导组装，以减少人工判断和手动装配带来的误差。

工艺难点

Impel Gen6 项目的主要难点集中在三个方面。首先是端子和线材的一致性控制。高速背板产品对端子 pitch、端子平齐度和焊接一致性要求很高，PPT 标注端子 pitch 尺寸要求 ±0.02mm，端子平齐度要求 ±0.01mm。如果端子组装偏差过大，会影响后续焊接、屏蔽片装配和最终电气性能。

其次是焊接质量控制。项目明确要求不可有炸焊、漏焊、焊渣、虚焊等问题。端子组装焊接与屏蔽片组装焊接都需要过程检测和压料控制，确保屏蔽片和端子之间没有间隙，同时避免压伤针脚。

第三是复杂工序整合。端子组装、排线、线处理、电阻焊、注塑成型和屏蔽片焊接原本可以分散为多个工段，但在数据中心高速背板规模化制造场景下，客户更需要连续、稳定、可追溯的自动化产线。敏匠通过载具精度、凸轮机头、视觉引导和 AOI 检测，将这些工序整合成可运行的产线方案。

客户价值

Impel Gen6 自动线帮助客户将高速背板制造中的关键装配、焊接和检测环节纳入统一自动化流程。相比依赖人工或分散设备的方式，整线方案可以减少人为操作波动，提高端子组装、屏蔽片装配和焊接检测的一致性。

对数据中心基础设施产品来说，高可靠连接和稳定批量交付同样重要。敏匠智能在该项目中展示了面向大型数据中心高速背板产品的整线规划能力，也沉淀了端子精密组装、屏蔽片视觉引导、焊接 AOI 检测和复杂工序集成等可复用能力。
