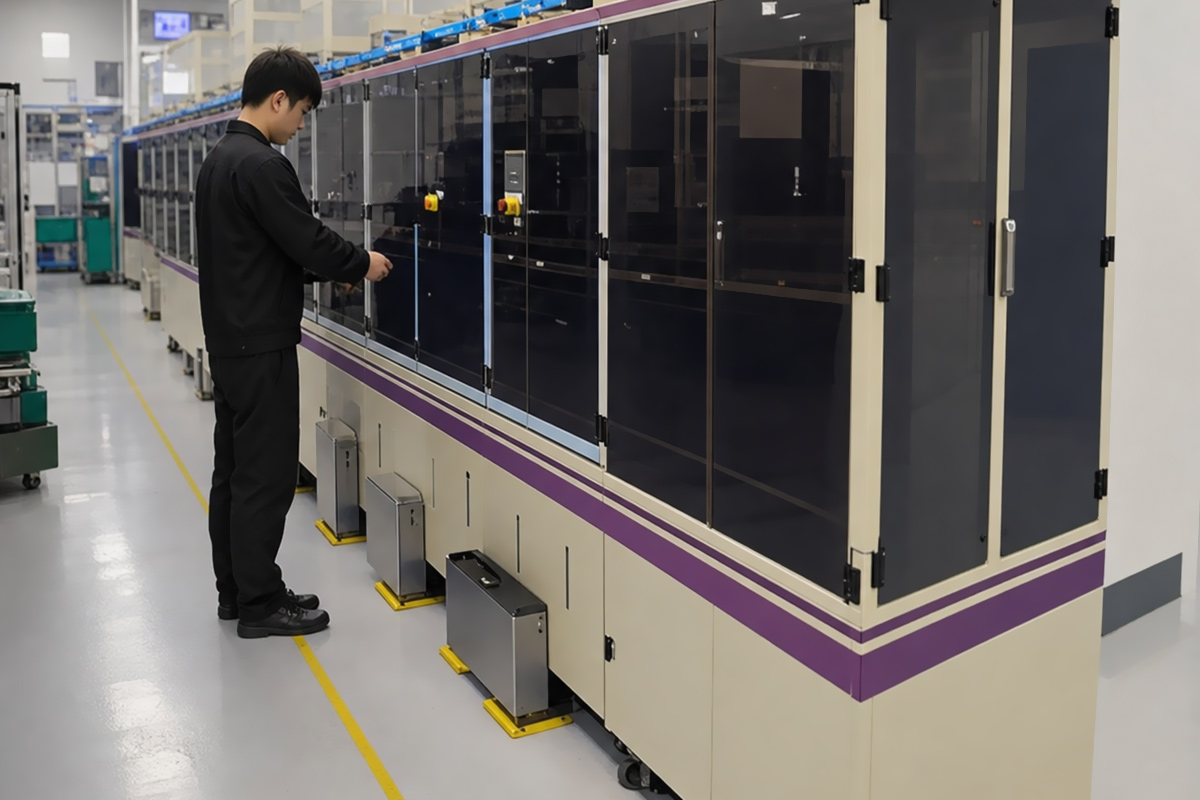

某某公司Type-C B747 USB-C 五合一自动组装检测包装线

Type-C 连接器在消费电子产品中承担充电、数据传输和电磁屏蔽等关键功能，结构小型化、工序复杂度和检测要求持续提升。B747 USB-C 五合一自动组装检测包装线面向 Apple 耳机充电盒设备需求和立讯精密连接器制造需求，敏匠智能为项目提供覆盖组装、焊接、检测、测试和包装的全流程自动化方案。





项目背景

PPT 资料显示，该项目需要完成五合一 Center Plate、Upper IM、Lower IM、上下 EMI 组装焊接、OM 检测包装、HSG 组装、主线 Shell 组装焊接、电气测试、气密测试、AOI 检测、3D 线扫和包装。相较单一工站，该项目更像是一组高精度工艺的连续集成。

Type-C 连接器用于 AirPods 充电盒，集成充电、数据传输与电磁屏蔽功能，以微型化和高可靠性保障设备稳定交互与高效充电。因此，项目不仅要求组装精度，还要求焊接质量、电气功能、气密性能、外观和尺寸检测全部纳入闭环。



自动化方案

敏匠智能围绕 B747 USB-C 产品构建了多段式自动化整线，布局包括五合一组装、OM 自动检测包装、HSG 组装机和主线 Shell 组装检测包装机。各段设备前后联机，通过主从同步和缓冲工位匹配节拍，保证工序之间顺畅衔接。

在组装环节，项目采用全凸轮裁切组装结构，兼顾精度和速度。PPT 标注五合一 Center Plate 和上下 EMI 等组件组装定位精度达 ±0.01mm，设备 CT 可达 0.8s。焊接环节采用视觉引导焊接和能量监控，减少焊接位置偏差和能量波动对产品质量的影响。

检测环节是该项目的重要组成部分。项目集成 AOI 外观检测、3D 线扫尺寸测量、电气测试和气密测试，构建多维度检测与实时纠错体系，并可联动 MES 系统进行数据管理和工艺优化。



工艺难点

第一类难点是连续料带稳定送料。连续料带需要通过伺服张力、纠偏和精定位实现稳定送料。若送料不稳定，后续裁切、组装和焊接都会受到影响。

第二类难点是前后联机节拍匹配。五合一组装、OM 检测包装、HSG 组装和 Shell 主线工序长度不同、动作复杂度不同，需要通过主从同步和缓冲工位协调节拍，避免某一段成为瓶颈。

第三类难点是凸轮机构与平面度控制。项目需要高精度加工、消隙和标定以提升 repeatability，同时通过低应力设计、精密治具和在线检测保障产品平面度。

第四类难点是质量闭环。Type-C 连接器同时涉及结构、焊接、电气和气密质量，单一检测无法覆盖全部风险。敏匠通过 AOI、3D 线扫、电气测试、气密测试和 MES 数据联动，建立更完整的过程控制体系。



客户价值

B747 USB-C 项目帮助客户将多个复杂工序从人工或分散设备模式整合为全流程自动化线体。通过多维度检测和实时纠错体系，项目将不良率降至 0.03% 以下。这体现了自动化整线不仅提升效率，也能支撑消费电子精密连接器的质量稳定。

对消费电子客户而言，产品生命周期短，新品导入和产能爬坡速度非常关键。敏匠智能在该项目中展示了高精度凸轮组装、视觉引导焊接、自动换盘、DD 马达传动和多维检测闭环能力，为后续 Type-C 系列产品和精密连接器项目提供了可复用方案。
